ARTECHE

ARTECHE  Ürün portföyü

Anlık röle
​Zaman röleleri
Bistable röle
Kontaktörler - küçük, bakım gerektirmez
Darbe röle
Ölçme ve izleme rölesi
Sinyal rölesi
Röle soketleri ve diğer aksesuarlar



Raylı röleleri Arteche alanında dünya liderleri arasında yardımcı emniyet röleleri ilgili tüm demiryolu standartlarına uygun ve demiryolu ve kentsel ulaşım için en zorlu uygulamalarda (metro, tramvay, tramvay, electrobuses) için uygundur.  Halihazırda, röle dünya genelinde 150'den fazla ülkede 2 ila 8 anahtarlama kontağı ile kullanılmaktadır

Röle kullanın:

  • Demiryolu taşıtı projeleri için yardımcı röle ( demiryolu rölesi )

  • Güvenlik uygulamalarında yardımcı röle (SIL4)

  • Sanayi, Enerji ve Taşımacılıkta Güç Rölesi Kritik Uygulamaları

  • sistemlerinde: CBTC , AKTS , RMTC, rMTS, ATO / ATP / ATS / Nisan ...

  • Asansörde ve diğer güvenlik sistemlerinde



ARTECHE ray rölesi üstünlüğü

  • Son derece yüksek güvenilirlik

  • Kaynaksız kontaklar (EN 50205 uyarınca WELD NO TRANSFER, NF F 70-031 uyarınca NO-WELD CONTACTS)

  • Titreşime ve şoka dayanıklılık (EN 61373)

  • Hem minimum hem de yüksek yük altında çalışma kabiliyeti

  • SIL4 seviyesine kadar güvenlik uygulamalarında kullanılabilirlik

  • Geniş kontrol voltajı aralığı (VAC / VDC)

  • Sağlam tasarım ve kendi kendini temizleyen kontaklar

  • Koruyucu diyot veya varistör

  • Tüm voltaj aralıkları için -65 ° C ila 70 ° C arasında yüksek çalışma sıcaklığı aralığı (ayrıca EAC sertifikasıyla da mevcuttur)

  • Yüksek koruma sınıfı IP40 (ayrıca tuzlu ve tropikal şartlar için uygundur)

  • Bağıl nem% 100 civarında koşullardaki uygun işlevsellik

  • Bakım gerektirmeyen ve kurulumu kolay (plug-in)





Artech  Anlık röle

Güvenlik ray röle 4 ile SIL kadar uygundur
2-8 C / O kendi kendini temizleyen temas, AgNi (kaynaklanabilir rehber)
titreşim ve şoklara (uygun demiryolu standartları) dirençli
<20ms atık <10 ms geçiş 40A kadar yüksek kesme kapasitesi,



ARTECHE anlık yardımcı röleleri , 2, 4 ve 8 kontaklı ( RD , RF ve RJ ) tiplerde üretilmekte olup, temel olarak ray uygulamaları için tasarlanmıştır (yüksek güvenilirlik gereksinimleri). Yüksek standartları nedeniyle hem standart hem de güvenlik uygulamaları için uygundur (SIL 4'e kadar). Onun kullandığı mesela bulunmaktadır. Sistemlerinde CBTC ,  AKTS , RMTC, rMTS, ATO / ATP / ATS / Nisan ...

Tüm röle kontakları AgNi'den kendiliğinden temizlenir ve kaynak yapılmaz (" HİÇBİR ŞEKİLDE İLETİŞİM "). ARTECHE ani röle , kontakların <20ms ve <10ms (<50 ms) 'ye geçmesiyle birlikte yüksek bir kırılma özelliğine sahiptir.

Röleler, manuel üretimin yanı sıra titiz kontrolden geçer. Göndermeden önce, her bir ray rölesi çeşitli işlevsel ve mekanik testlere tabi tutulur. Her bir röle kontağı, işlemin ayrıntılı olarak izlendiği 110.000 kapama / unset çevrimlerinde test edilir . Bu aşırı testler sayesinde maksimum röle güvenilirliğini garanti edebiliriz.

Her röle bir barkod, seri numarası ve ayrıca bir parça test protokolü ile donatılmıştır. ARTECHE rölesi sadece İspanya'da üretilmektedir (tüm taşeronlar dahil). Bu durum nedeniyle, yüksek bir kalite kontrol standardı belirlenebilir.

Anlık yardımcı röle seri olarak ayrılır:

  • SY (standart röle serisi)
  • SYDI (bobin - diyotun aşırı gerilim korumalı röle)
  • SYV (aşırı gerilim koruma bobini ile röle - diyot ve hızlı atık)





Artech yardımcı röleler

RD-2SY Röle (2 C / O)

2 ° C / O kontak, kaynak yapılabilir temas 125 gram
Bobin 24 ... 220VDC, 400VAC ... 24 kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -65 ° C ... + 70 ° C arasında, güvenlik - SIL 4
sık titreşim ve etkileri olan uygulama için uygun
Anahtarlama süresi <20ms, atık süresi <10ms

RD-2SY Röle (2 C / O)

Sık röle yapılandırma



Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Ek seçenekler

standart

ARTECHE

RD-2SY 24VDC OP00000 FF

24VDC

-

demiryolu

ARTECHE

RD-2SY 24VDC OP00001 FF

24VDC

test düğmesi

demiryolu

ARTECHE

RD-2SY 24VDC OP01001 FF

24VDC

LED, test düğmesi

demiryolu

ARTECHE

RD-2SY 48VDC OP00000 FF

48VDC

-

demiryolu

ARTECHE

RD-2SY 48VDC OP00001 FF

48VDC

test düğmesi

demiryolu

ARTECHE

RD-2SY 48VDC OP01001 FF

48VDC

LED, test düğmesi

demiryolu

ARTECHE

RD-2SY 72VDC OP00000 FF

72VDC

-

demiryolu

ARTECHE

RD-2SY 110VDC OP00000 FF

110VDC

-

demiryolu

ARTECHE

RD-2SY 110VDC OP00001 FF

110VDC

test düğmesi

demiryolu

ARTECHE

RD-2SY 110VDC OP01001 FF

110VDC

LED, test düğmesi

demiryolu

ARTECHE

RD-2SY 230VAC OP00000 FF

230VAC

-

demiryolu

ARTECHE

RD-2SY 230VAC OP00001 FF

230VAC

test düğmesi

demiryolu

ARTECHE

RD-2SY 230VAC OP01001 FF

230VAC

LED, test düğmesi

demiryolu







Artech RF-4SY Röle (4 C / O)

Sık titreşim ve darbelere sahip uygulamalar için uygundur (örn. Demiryolu sektörü)

ARTECHE  RF-4SY Dört röle kontaklı  ray kullanımı için Hız Rölesi .

Röle özellikleri:

  • Sık titreşim ve darbelere sahip uygulamalar için uygundur (ray uygulamaları, troleybüsler ...)

  • 4 adet C / O kaynaksız kontak (NO-WELD kontakları)

  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme

  • Her röle için barkod, seri numarası ve parça testi raporu

  • Yüksek taban standardı, yüksek kalite ve güvenilirlik

  • -65 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları (ayrıca EAC sertifikasıyla da mevcuttur)

  • İsteğe bağlı seçenekler (LED, test düğmesi, mekanik gösterge ...)

  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin

Artech RF-4SY Röle (4 C / O) Röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Ek seçenekler

standart

ARTECHE

RF-4SY 24VDC OP00001 FF

24VDC

test düğmesi

demiryolu

ARTECHE

RF-4SY 24VDC OP01001 FF

24VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SY 48VDC OP00001 FF

48VDC

test düğmesi

demiryolu

ARTECHE

RF-4SY 48VDC OP01001 FF

48VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SY 72VDC OP00001 FF

72VDC

test düğmesi

demiryolu

ARTECHE

RF-4SY 72VDC OP01001 FF

72VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SY 110VDC OP00001 FF

110VDC

test düğmesi

demiryolu

ARTECHE

RF-4SY 110VDC OP01001 FF

110VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SY 230VAC OP00001 FF

230VAC

test düğmesi

demiryolu

ARTECHE

RF-4SY 230VAC OP01001 FF

230VAC

LED, test düğmesi

demiryolu





Artech RJ-8SY (8 C / O)

8 ° C / O kontak temas, 500 g kaynak edilemez
Bobin 220VDC 24 ... 24 ... 400VAC, kendi kendini temizleme temas AgNi
° C Çalışma sıcaklığı -65 ... + 70 ° C, güvenlik - SIL 4
Sık titreşim ve darbelere sahip uygulamalar için uygundur (örn. Demiryolu sektörü)
anahtarlama süresi <20ms, atık süresi <10ms

RJ-8SY (8 C / O)

Röle pdf

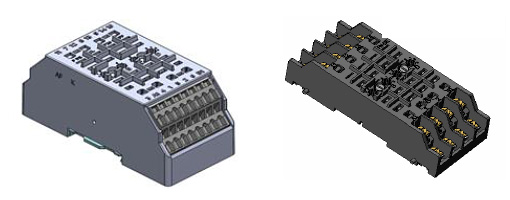

Manuel Soket / soket  pdf





Artech  RJ-8SY

sekiz  kontaklı ray kullanımı için anlık röle  .

Röle özellikleri:

  • Sık titreşim ve darbelere sahip uygulamalar için uygundur (ray uygulamaları, troleybüsler ...)
  • 8 adet C / O kaynaklı olmayan kontak (NO-WELD kontakları)
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -65 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları (ayrıca EAC sertifikasıyla da mevcuttur)
  • İsteğe bağlı seçenekler (LED, test düğmesi, mekanik gösterge ...)
  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Ek seçenekler

standart

ARTECHE

RJ-8SY 24VDC OP00001 FF

24VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SY 24VDC OP01001 FF

24VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SY 48VDC OP00001 FF

48VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SY 48VDC OP01001 FF

48VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SY 72VDC OP00001 FF

72VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SY 72VDC OP01001 FF

72VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SY 110VDC OP00001 FF

110VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SY 110VDC OP01001 FF

110VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SY 230VAC OP00001 FF

230VAC

test düğmesi

demiryolu

ARTECHE

RJ-8SY 230VAC OP01001 FF

230VAC

LED, test düğmesi

demiryolu





Artech RD-2SYDI röle (2 C / O, diyot)

2 ° C / O kontak, koruma diyotu, kaynaklanamadığı kişiler, 125 g
Bobin 220VDC 24 ... 24 ... 400VAC, kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -65 ° C ... + 70 ° C arasında, güvenlik - SIL 4
sık uygulamalar için uygundur titreşim ve şoklar
Anahtarlama süresi <20ms, atık süresi <50ms

Sıkışan diyotlu sık titreşim ve darbelere (örneğin demiryolu sektörü) sahip uygulamalar için





Artech  RD-2SYDI  raylı kullanım için iki  kontaklı ve bir yedek diyotlu anlık röle

RD-2SYDI röle (2 C / O, diyot)

 RD-2SYDI Röle pdf
Soket pdf

Röle özellikleri:

  • Sık titreşim ve darbelere sahip uygulamalar için uygundur (ray uygulamaları, troleybüsler ...)

  • 2 adet C / O kaynaksız kontak (NO-WELD kontakları)

  • Yedek diyot

  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme

  • Her röle için barkod, seri numarası ve parça testi raporu

  • Yüksek taban standardı, yüksek kalite ve güvenilirlik

  • -65 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları (ayrıca EAC sertifikasıyla da mevcuttur)

  • İsteğe bağlı seçenekler (LED, test düğmesi, mekanik gösterge ...)

  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Ek seçenekler

standart

ARTECHE

RD-2SYDI 24VDC OP00000 FF

24VDC

-

demiryolu

ARTECHE

RD-2SYDI 24VDC OP00001 FF

24VDC

test düğmesi

demiryolu

ARTECHE

RD-2SYDI 24VDC OP01001 FF

24VDC

LED, test düğmesi

demiryolu

ARTECHE

RD-2SYDI 48VDC OP00000 FF

48VDC

-

demiryolu

ARTECHE

RD-2SYDI 48VDC OP00001 FF

48VDC

test düğmesi

demiryolu

ARTECHE

RD-2SYDI 48VDC OP01001 FF

48VDC

LED, test düğmesi

demiryolu

ARTECHE

RD-2SYDI 72VDC OP00000 FF

72VDC

-

demiryolu

ARTECHE

RD-2SYDI 110VDC OP00000 FF

110VDC

-

demiryolu

ARTECHE

RD-2SYDI 110VDC OP00001 FF

110VDC

test düğmesi

demiryolu

ARTECHE

RD-2SYDI 110VDC OP01001 FF

110VDC

LED, test düğmesi

demiryolu

ARTECHE

RD-2SYDI 230VAC OP00000 FF

230VAC

-

demiryolu

ARTECHE

RD-2SYDI 230VAC OP00001 FF

230VAC

test düğmesi

demiryolu

ARTECHE

RD-2SYDI 230VAC OP01001 FF

230VAC

LED, test düğmesi

demiryolu





Artech RF-4SYDI röle (4 C / O, diyot)

ARTECHE RF-4SYDI Dört  kontaklı  ve bir yedek diyotlu Frekans Rölesi   ( FF serisi )

4 ° C / O kontak, koruma diyotu, kaynaklanamadığı temas 250g
Bobin 220VDC 24 ... 24 ... 400VAC, kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -65 ° C ... + 70 ° C arasında, güvenlik - SIL 4
sık uygulamalar için uygundur titreşim ve şoklar
Anahtarlama süresi <20ms, atık süresi <50ms

RF-4SYDI röle (4 C / O, diyot)

RF-4SYDI  Röle pdf
Soket pdf

Sıkışan diyotlu sık titreşim ve darbelere (örneğin demiryolu sektörü) sahip uygulamalar için

Röle özellikleri:

  • Sık titreşim ve darbelere sahip uygulamalar için uygundur (ray uygulamaları, troleybüsler ...)
  • 4 adet C / O  kontak (NO-WELD kontakları)
  • Koruyucu diyot
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -65 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları (ayrıca EAC sertifikasıyla da mevcuttur)
  • İsteğe bağlı seçenekler (LED, test düğmesi, mekanik gösterge ...)

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Ek seçenekler

standart

ARTECHE

RF-4SYDI 24VDC OP00001 FF

24VDC

test düğmesi

demiryolu

ARTECHE

RF-4SYDI 24VDC OP01001 FF

24VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SYDI 48VDC OP00001 FF

48VDC

test düğmesi

demiryolu

ARTECHE

RF-4SYDI 48VDC OP01001 FF

48VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SYDI 72VDC OP00001 FF

72VDC

test düğmesi

demiryolu

ARTECHE

RF-4SYDI 72VDC OP01001 FF

72VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SYDI 110VDC OP00001 FF

110VDC

test düğmesi

demiryolu

ARTECHE

RF-4SYDI 110VDC OP01001 FF

110VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SYDI 230VAC OP00001 FF

230VAC

test düğmesi

demiryolu

ARTECHE

RF-4SYDI 230VAC OP01001 FF

230VAC

LED, test düğmesi

demiryolu




Artech Röle RJ-8SYDI (8 C / O, diyot)

8 ° C / O kontak, koruma diyotu,
Bobin 220VDC 24 ... 24 ... 400VAC
Kontaklar: AgNi
Çalışma sıcaklığı -65 ° C ... + 70 ° C arasında,
Güvenlik - SIL 4
sık uygulamalar için uygundur titreşim ve şoklar
Anahtarlama süresi <20ms, atık süresi <50ms

Röle RJ-8SYDI (8 C / O, diyot)

RJ-8SYDI  Röle pdf
Soket pdf

Sıkışan diyotlu sık titreşim ve darbelere (örneğin demiryolu sektörü) sahip uygulamalar için



Artech  RJ-8SYDI  raylı kullanım için  kontaklı ve bir yedek diyotlu anlık röle

Röle özellikleri:

  • Sık titreşim ve darbelere sahip uygulamalar için uygundur (ray uygulamaları, troleybüsler ...)

  • 8 adet C / O kaynaklı olmayan kontak (NO-WELD kontakları)

  • Koruyucu diyot

  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme

  • Her röle için barkod, seri numarası ve parça testi raporu

  • Yüksek taban standardı, yüksek kalite ve güvenilirlik

  • -65 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları (ayrıca EAC sertifikasıyla da mevcuttur)

  • İsteğe bağlı seçenekler (LED, test düğmesi, mekanik gösterge ...)

  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Ek seçenekler

standart

ARTECHE

RJ-8SYDI 24VDC OP00001 FF

24VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SYDI 24VDC OP01001 FF

24VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SYDI 48VDC OP00001 FF

48VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SYDI 48VDC OP01001 FF

48VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SYDI 72VDC OP00001 FF

72VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SYDI 72VDC OP01001 FF

72VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SYDI 110VDC OP00001 FF

110VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SYDI 110VDC OP01001 FF

110VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SYDI 230VAC OP00001 FF

230VAC

test düğmesi

demiryolu

ARTECHE

RJ-8SYDI 230VAC OP01001 FF

230VAC

LED, test düğmesi

demiryolu





Artech RD-2SYV röle (2 C / O, varistör, hızlı)

2 ° C / O kontak, hızlı, varistör, kaynaklanamadığı kişiler, 125 g
220VDC 24 ... 24 Bobin ... 400VAC, kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -65 ° C ... + 70 ° C arasında, güvenlik - SIL 4
Uygun uygulamalar sık titreşim ve şoklar
Anahtarlama süresi <20ms, atık süresi <25ms

RD-2SYV röle (2 C / O, varistör, hızlı)

Sık titreşim ve darbelere (örn. Ray sektörü) sahip uygulamalar için, varistörler ile, hızlı



Artech  RD-2SYV  , raylı kullanım için iki anahtar kontaklı,  yedek bir  diyotlu ve hızlı temaslı atıklarayönelik  anlık röle

Röle özellikleri:

  • Sık titreşim ve darbelere sahip uygulamalar için uygundur (ray uygulamaları, troleybüsler ...)
  • 2 adet C / O kaynaksız kontak (NO-WELD kontakları)
  • varistör
  • Hızlı temas atığı (<25ms)
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -65 ° C ila 70 ° C arasındaki çalışma sıcaklıkları (ayrıca EAC sertifikasıyla da mevcuttur)
  • İsteğe bağlı seçenekler (LED, test düğmesi, mekanik gösterge ...)
  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Ek seçenekler

standart

ARTECHE

RD-2SYV 24VDC OP00000 FF

24VDC

-

demiryolu

ARTECHE

RD-2SYV 24VDC OP00001 FF

24VDC

test düğmesi

demiryolu

ARTECHE

RD-2SYV 24VDC OP01001 FF

24VDC

LED, test düğmesi

demiryolu

ARTECHE

RD-2SYV 48VDC OP00000 FF

48VDC

-

demiryolu

ARTECHE

RD-2SYV 48VDC OP00001 FF

48VDC

test düğmesi

demiryolu

ARTECHE

RD-2SYV 48VDC OP01001 FF

48VDC

LED, test düğmesi

demiryolu

ARTECHE

RD-2SYV 72VDC OP00000 FF

72VDC

-

demiryolu

ARTECHE

RD-2SYV 72VDC OP00001 FF

72VDC

test düğmesi

demiryolu

ARTECHE

RD-2SYV 72VDC OP01001 FF

72VDC

LED, test düğmesi

demiryolu

ARTECHE

RD-2SYV 110VDC OP00000 FF

110VDC

-

demiryolu

ARTECHE

RD-2SYV 110VDC OP00001 FF

110VDC

test düğmesi

demiryolu

ARTECHE

RD-2SYV 110VDC OP01001 FF

110VDC

LED, test düğmesi

demiryolu

ARTECHE

RD-2SYV 230VAC OP00000 FF

230VAC

-

demiryolu

ARTECHE

RD-2SYV 230VAC OP00001 FF

230VAC

test düğmesi

demiryolu

ARTECHE

RD-2SYV 230VAC OP01001 FF

230VAC

LED, test düğmesi

demiryolu





Artech RF-4SYV röle (4 C / O, varistör, hızlı)

4 ° C / O kontak, hızlı, varistör, kaynaklanamadığı temas 250g
Bobin 220VDC 24 ... 24 ... 400VAC, kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -65 ° C ... + 70 ° C arasında, güvenlik - SIL 4
Uygun uygulamalar sık titreşim ve şoklar
Anahtarlama süresi <20ms, atık süresi <25ms

RF-4SYV röle (4 C / O, varistör, hızlı)

Varistörler ile sık titreşim ve darbelere (örneğin demiryolu sektörü) sahip uygulamalar için, hızlı



Artech  RF-4SYDI dört geçiş kontaklı, bir  yedek  diyotlu ve hızlı temaslı atıklarla  demiryolu kullanımı için  anlık röle

Röle özellikleri:

  • Sık titreşim ve darbelere sahip uygulamalar için uygundur (ray uygulamaları, troleybüsler ...)

  • 4 adet C / O kaynaksız kontak (NO-WELD kontakları)

  • varistör

  • Kişilerin hızlı israfı

  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme

  • Her röle için barkod, seri numarası ve parça testi raporu

  • Yüksek taban standardı, yüksek kalite ve güvenilirlik

  • -65 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları (ayrıca EAC sertifikasıyla da mevcuttur)

  • İsteğe bağlı seçenekler (LED, test düğmesi, mekanik gösterge ...)

  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Ek seçenekler

standart

ARTECHE

RF-4SYV 24VDC OP00001 FF

24VDC

test düğmesi

demiryolu

ARTECHE

RF-4SYV 24VDC OP01001 FF

24VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SYV 48VDC OP00001 FF

48VDC

test düğmesi

demiryolu

ARTECHE

RF-4SYV 48VDC OP01001 FF

48VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SYV 72VDC OP00001 FF

72VDC

test düğmesi

demiryolu

ARTECHE

RF-4SYV 72VDC OP01001 FF

72VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SYV 110VDC OP00001 FF

110VDC

test düğmesi

demiryolu

ARTECHE

RF-4SYV 110VDC OP01001 FF

110VDC

LED, test düğmesi

demiryolu

ARTECHE

RF-4SYV 230VAC OP00001 FF

230VAC

test düğmesi

demiryolu

ARTECHE

RF-4SYV 230VAC OP01001 FF

230VAC

LED, test düğmesi

demiryolu





Artech RJ-8SYV (8 C / O, varistör, hızlı)

8 C / O kişiler, hızlı, varistör, kaynaklanamadığı kişiler, 500 g
220VDC 24 ... 24 Bobin ... 400VAC, kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -65 ° C ... + 70 ° C arasında, güvenlik - SIL 4
Uygun uygulamalar sık titreşim ve şoklar
Anahtarlama süresi <20ms, atık süresi <25ms



RJ-8SYV (8 C / O, varistör, hızlı)

Varistörler ile sık titreşim ve darbelere (örneğin demiryolu sektörü) sahip uygulamalar için, hızlı



Artech  RJ-8SYDI  raylı kullanım için  sekiz anahtar kontaklı , yedek  diyotlu ve hızlı kontaklı atık röle  .

Röle özellikleri:

  • Sık titreşim ve darbelere sahip uygulamalar için uygundur (ray uygulamaları, troleybüsler ...)
  • 8 adet C / O kaynaklı olmayan kontak (NO-WELD kontakları)
  • varistör
  • Kişilerin hızlı israfı
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -65 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları (ayrıca EAC sertifikasıyla da mevcuttur)
  • İsteğe bağlı seçenekler (LED, test düğmesi, mekanik gösterge ...)
  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Ek seçenekler

standart

ARTECHE

RJ-8SYV 24VDC OP00001 FF

24VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SYV 24VDC OP01001 FF

24VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SYV 48VDC OP00001 FF

48VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SYV 48VDC OP01001 FF

48VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SYV 72VDC OP00001 FF

72VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SYV 72VDC OP01001 FF

72VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SYV 110VDC OP00001 FF

110VDC

test düğmesi

demiryolu

ARTECHE

RJ-8SYV 110VDC OP01001 FF

110VDC

LED, test düğmesi

demiryolu

ARTECHE

RJ-8SYV 230VAC OP00001 FF

230VAC

test düğmesi

demiryolu

ARTECHE

RJ-8SYV 230VAC OP01001 FF

230VAC

LED, test düğmesi

demiryolu





Artech Zaman röleleri

Zaman röleleri

Zaman Yardımcı röleler Artech  2, 4 ve 8 kontakları (üretilmektedir TDF TDJ ) ve özellikle tasarlanmıştır  demiryolu kullanımı  (güvenilirliği yüksek talepler). Yüksek standartları nedeniyle hem standart hem de güvenlik uygulamaları için uygundur (SIL 4'e kadar). Onun kullandığı mesela bulunmaktadır. Sistemlerinde  CBTC ,  AKTS , RMTC, rMTS, ATO / ATP / ATS / Nisan ...

Zamanlanmış röleler  , tüm (veya sadece bazı) kontakların seçilen işleve göre kontrol edildiği ve gecikmeyi ayarladığı rölelerdir. Her röle 9 ayarlanabilir fonksiyon  ve  birkaç milisaniyeden 99 saate kadar ayarlanabilir gecikme  ( sipariş verirken herhangi bir spesifikasyona sahip değildir !) Içerir  . Bu özellik ARTECHE zaman rölelerini  piyasadaki en çok yönlü zaman rölelerinden biri haline getirmektedir  (demiryolu standartlarına uygun).

Tüm ARTECHE röleleri, manuel üretimin yanı sıra titiz kontrolden geçmektedir. Ekshalasyondan önce, her bir ray rölesi çeşitli işlevsel ve mekanik testlere tabi tutulur. Her bir röle kontağı,  işlemin ayrıntılı olarak izlendiği 110.000 kapama / unset çevrimlerinde test edilir . Bu aşırı testler sayesinde maksimum röle güvenilirliğini garanti edebiliriz.

Her röle bir barkod, seri numarası ve ayrıca bir protokol test parçası ile donatılmıştır. ARTECHE rölesi sadece İspanya'da üretilmektedir (tüm taşeronlar dahil). Bu durum nedeniyle, yüksek bir kalite kontrol standardı belirlenebilir.



Artech Zaman rölesi TDF-2, 2 (T) C / O

süresi 2 ° C / O kontak, 265 g, AgNi, kontak
9 fonksiyonları (ani atık, ... çevrim), 30ms bir gecikme ... 99h
SIL 4 - ... + 70 ° C, güvenlik ° Çalışma sıcaklığı -40
Uygun sık titreşim ve darbelere sahip uygulamalar

Zaman rölesi TDF-2, 2 (T) C / O

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Zamanlama sinyali

Kullanım Alanı

ARTECHE

TDF-2 24VDC / VAC OP000 FF

24 VDC / VAC



demiryolu

ARTECHE

TDF-2 24VDC / VAC OP020 FF

24 VDC / VAC

48 VDC / VAC

demiryolu

ARTECHE

TDF-2 24VDC / VAC OP040 FF

24 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-2 24VDC / VAC OP060 FF

24 VDC / VAC

110 VDC / VAC

demiryolu

ARTECHE

TDF-2 24VDC / VAC OP080 FF

24 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-2 48VDC / VAC OP000 FF

48 VDC / VAC



demiryolu

ARTECHE

TDF-2 48VDC / VAC OP010 FF

48 VDC / VAC

24 VDC / VAC

demiryolu

ARTECHE

TDF-2 48VDC / VAC OP040 FF

48 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-2 48VDC / VAC OP060 FF

48 VDC / VAC

110 VDC / VAC

demiryolu

ARTECHE

TDF-2 48VDC / VAC OP080 FF

48 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-2 110VDC / VAC OP000 FF

110 VDC / VAC



demiryolu

ARTECHE

TDF-2 110VDC / VAC OP010 FF

110 VDC / VAC

24 VDC / VAC

demiryolu

ARTECHE

TDF-2 110VDC / VAC OP020 FF

110 VDC / VAC

48 VDC / VAC

demiryolu

ARTECHE

TDF-2 110VDC / VAC OP040 FF

110 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-2 110VDC / VAC OP080 FF

110 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-2 220VDC / VAC OP000 FF

220 VDC / VAC



demiryolu

ARTECHE

TDF-2 220VDC / VAC OP010 FF

220 VDC / VAC

24 VDC / VAC

demiryolu





Artech Zaman rölesi TDF-4, 4 (T) C / O

süresi 4 ° C / O kontak, 265 g, AgNi, temas kaynaklanamadığı
9 fonksiyonları (ani atık, ... çevrim), 30ms bir gecikme ... 99h
SIL 4 - ... + 70 ° C, güvenlik ° Çalışma sıcaklığı -40
Uygun sık titreşim ve darbelere sahip uygulamalar

Zaman rölesi TDF-4, 4 (T) C / O


Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Zamanlama sinyali

Kullanım Alanı

ARTECHE

TDF-4 24VDC / VAC OP000 FF

24 VDC / VAC



demiryolu

ARTECHE

TDF-4 24VDC / VAC OP020 FF

24 VDC / VAC

48 VDC / VAC

demiryolu

ARTECHE

TDF-4 24VDC / VAC OP040 FF

24 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-4 24VDC / VAC OP060 FF

24 VDC / VAC

110 VDC / VAC

demiryolu

ARTECHE

TDF-4 24VDC / VAC OP080 FF

24 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-4 48VDC / VAC OP000 FF

48 VDC / VAC



demiryolu

ARTECHE

TDF-4 48VDC / VAC OP010 FF

48 VDC / VAC

24 VDC / VAC

demiryolu

ARTECHE

TDF-4 48VDC / VAC OP040 FF

48 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-4 48VDC / VAC OP060 FF

48 VDC / VAC

110 VDC / VAC

demiryolu

ARTECHE

TDF-4 48VDC / VAC OP080 FF

48 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-4 110VDC / VAC OP000 FF

110 VDC / VAC



demiryolu

ARTECHE

TDF-4 110VDC / VAC OP010 FF

110 VDC / VAC

24 VDC / VAC

demiryolu

ARTECHE

TDF-4 110VDC / VAC OP020 FF

110 VDC / VAC

48 VDC / VAC

demiryolu

ARTECHE

TDF-4 110VDC / VAC OP040 FF

110 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-4 110VDC / VAC OP080 FF

110 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-4 220VDC / VAC OP000 FF

220 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-4 220VDC / VAC OP010 FF

220 VDC / VAC

24 VDC / VAC

demiryolu







Artech Zaman rölesi TDF-4 DO, 4 (T) C / O

4 süresi C / O kontak temas, AgNi, 265 g kaynak edilemez
-delay, tek bir giriş gecikmesi 0 ... 1000 ms
SIL 4 - Çalışma sıcaklığı -40 ° C ... + 70 ° C, güvenlik
sık titreşim ve şok uygulamaları için uygun

Zaman rölesi TDF-4 DO, 4 (T) C / O

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Zaman aralığı

standart

ARTECHE

TDF-4DO 0-500 ms 24VDC FF

24 VDC

0-500 ms

demiryolu

ARTECHE

TDF-4DO 200-700 ms 24VDC FF

24 VDC

200-700 ms

demiryolu

ARTECHE

TDF-4DO 500-1000 ms 24VDC FF

24 VDC

500-1000 ms

demiryolu

ARTECHE

TDF-4DO 0-500 ms 48VDC FF

48 VDC

0-500 ms

demiryolu

ARTECHE

TDF-4DO 200-700 ms 48VDC FF

48 VDC

200-700 ms

demiryolu

ARTECHE

TDF-4DO 500-1000 ms 48VDC FF

48 VDC

500-1000 ms

demiryolu

ARTECHE

TDF-4DO 0-500 ms 72VDC FF

72VDC

0-500 ms

demiryolu

ARTECHE

TDF-4DO 200-700 ms 72VDC FF

72VDC

200-700 ms

demiryolu

ARTECHE

TDF-4DO 500-1000 ms 72VDC FF

72VDC

500-1000 ms

demiryolu

ARTECHE

TDF-4DO 0-500 ms 110VDC FF

110VDC

0-500 ms

demiryolu

ARTECHE

TDF-4DO 200-700 ms 110VDC FF

110VDC

200-700 ms

demiryolu

ARTECHE

TDF-4DO 500-1000 ms 110VDC FF

110VDC

500-1000 ms

demiryolu




Artech Zaman rölesi TDF-22, 2 (T) + 2 (I) C / O

2 + 2 saat anlık C / O kişiler, kaynak yapılabilir kişiler, AgNi, 265 g
9 fonksiyonları (ani atık, ... çevrim), 30ms bir gecikme ... 99h
Çalışma sıcaklığı -40 ° C ... + 70 ° C arasında, güvenlik - SIL 4
Sık titreşim ve darbelere sahip uygulamalar için uygundur.

Zaman rölesi TDF-22, 2 (T) + 2 (I) C / O

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Zamanlama sinyali

standart

ARTECHE

TDF-22 24VDC / VAC OP000 FF

24 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-22 24VDC / VAC OP020 FF

24 VDC / VAC

48 VDC / VAC

demiryolu

ARTECHE

TDF-22 24VDC / VAC OP040 FF

24 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-22 24VDC / VAC OP060 FF

24 VDC / VAC

110 VDC / VAC

demiryolu

ARTECHE

TDF-22 24VDC / VAC OP080 FF

24 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-22 48VDC / VAC OP000 FF

48 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-22 48VDC / VAC OP010 FF

48 VDC / VAC

24 VDC / VAC

demiryolu

ARTECHE

TDF-22 48VDC / VAC OP040 FF

48 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-22 48VDC / VAC OP060 FF

48 VDC / VAC

110 VDC / VAC

demiryolu

ARTECHE

TDF-22 48VDC / VAC OP080 FF

48 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-22 110VDC / VAC OP000 FF

110 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-22 110VDC / VAC OP010 FF

110 VDC / VAC

24 VDC / VAC

demiryolu

ARTECHE

TDF-22 110VDC / VAC OP020 FF

110 VDC / VAC

48 VDC / VAC

demiryolu

ARTECHE

TDF-22 110VDC / VAC OP040 FF

110 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-22 110VDC / VAC OP080 FF

110 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-22 220VDC / VAC OP000 FF

220 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-22 220VDC / VAC OP010 FF

220 VDC / VAC

24 VDC / VAC

demiryolu





Artech Zaman rölesi TDJ-8, 8 (T) C / O

8 süresi C / O kontak 500g, AgNi, temas kaynaklanamadığı
(ani atık, çevrim ...) ... 99h gecikme 30ms 9 işlevleri
İşletim sıcaklığı -40 ° C ... + 70 ° C, güvenlik - SIL 4
Müsait sık titreşim ve darbelere sahip uygulamalar

Zaman rölesi TDJ-8, 8 (T) C / O

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Zamanlama sinyali

standart

ARTECHE

TDF-8 24VDC / VAC OP000 FF

24 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-8 24VDC / VAC OP020 FF

24 VDC / VAC

48 VDC / VAC

demiryolu

ARTECHE

TDF-8 24VDC / VAC OP040 FF

24 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-8 24VDC / VAC OP060 FF

24 VDC / VAC

110 VDC / VAC

demiryolu

ARTECHE

TDF-8 24VDC / VAC OP080 FF

24 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-8 48VDC / VAC OP000 FF

48 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-8 48VDC / VAC OP010 FF

48 VDC / VAC

24 VDC / VAC

demiryolu

ARTECHE

TDF-8 48VDC / VAC OP040 FF

48 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-8 48VDC / VAC OP060 FF

48 VDC / VAC

110 VDC / VAC

demiryolu

ARTECHE

TDF-8 48VDC / VAC OP080 FF

48 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-8 110VDC / VAC OP000 FF

110 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-8 110VDC / VAC OP010 FF

110 VDC / VAC

24 VDC / VAC

demiryolu

ARTECHE

TDF-8 110VDC / VAC OP020 FF

110 VDC / VAC

48 VDC / VAC

demiryolu

ARTECHE

TDF-8 110VDC / VAC OP040 FF

110 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-8 110VDC / VAC OP080 FF

110 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-8 220VDC / VAC OP000 FF

220 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-8 220VDC / VAC OP010 FF

220 VDC / VAC

24 VDC / VAC

demiryolu





Artech Zaman rölesi TDJ-44, 4 (T) + 4 (I) C / O

4 + 4 saat anlık C / O kişiler, kaynak yapılabilir kişiler, AgNi, 500 gr
9 fonksiyonları (ani atık, ... çevrim), 30ms bir gecikme ... 99h
Çalışma sıcaklığı -40 ° C ... + 70 ° C arasında, güvenlik - SIL 4
Sık titreşim ve darbelere sahip uygulamalar için uygundur.

Zaman rölesi TDJ-44, 4 (T) + 4 (I) C / O

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Zamanlama sinyali

standart

ARTECHE

TDF-44 24VDC / VAC OP000 FF

24 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-44 24VDC / VAC OP020 FF

24 VDC / VAC

48 VDC / VAC

demiryolu

ARTECHE

TDF-44 24VDC / VAC OP040 FF

24 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-44 24VDC / VAC OP060 FF

24 VDC / VAC

110 VDC / VAC

demiryolu

ARTECHE

TDF-44 24VDC / VAC OP080 FF

24 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-44 48VDC / VAC OP000 FF

48 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-44 48VDC / VAC OP010 FF

48 VDC / VAC

24 VDC / VAC

demiryolu

ARTECHE

TDF-44 48VDC / VAC OP040 FF

48 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-44 48VDC / VAC OP060 FF

48 VDC / VAC

110 VDC / VAC

demiryolu

ARTECHE

TDF-44 48VDC / VAC OP080 FF

48 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-44 110VDC / VAC OP000 FF

110 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-44 110VDC / VAC OP010 FF

110 VDC / VAC

24 VDC / VAC

demiryolu

ARTECHE

TDF-44 110VDC / VAC OP020 FF

110 VDC / VAC

48 VDC / VAC

demiryolu

ARTECHE

TDF-44 110VDC / VAC OP040 FF

110 VDC / VAC

72 VDC / VAC

demiryolu

ARTECHE

TDF-44 110VDC / VAC OP080 FF

110 VDC / VAC

220 VDC / VAC

demiryolu

ARTECHE

TDF-44 220VDC / VAC OP000 FF

220 VDC / VAC

güç kaynağına benzer

demiryolu

ARTECHE

TDF-44 220VDC / VAC OP010 FF

220 VDC / VAC

24 VDC / VAC

demiryolu





Artech Bistable röle

Tek şeritli rölenin Artech olarak da adlandırılan bellek veya mandallama rölesi  (3, 4 ve 8 kontakları üretilmektedir. BF3 ,  BF-4  ve  BJ-8 ),demiryolu kullanımı için özellikle tasarlanmıştır    (yüksek güvenilirliği  ).

Bu röle iki bobin ve iki kalıcı temas pozisyonu içerir . Bobine uygulanan voltaja bağlı olarak, kontaklar bir veya diğerine geçer. Röle enerjiyi sadece anahtarlama zamanında tüketir, sıfır tüketim kalan zamanda (sabit konum).

Daha önce de belirtildiği gibi, bazen de iki duraklı röle ayrıca bir bellek rölesi veya bir kilitleme rölesi olarak adlandırılmaktadır . Bellek röleleri , temasın konumunu hatırlayabildikleri için. Mandal röleleri, çünkü röle enerjisiz olsa bile kontakları istenen pozisyonda tutan mekanik bir mandala sahiptir. Yüksek standartları sayesinde, hem standart hem de güvenlik uygulamaları için uygundur.

Bistable röle

Bistable röle ARTECHE 2 seriye ayrılmıştır:

  • Standart seri bistable röleler ( BF-3 , BF-4 , BJ-8 )
    İki sabit kontak pozisyonuna sahip iki kademeli röle. Temas yerini hatırlamak (korumak) gereken uygulamalar için uygundur.

  • BB serisi bistabil röle ( BF-3BB , BF-4BB , BJ-8BB )
    aşırı gerilim koruma bistabil röle bobini.





Artech Bistable röle BF-3 (3 C / O)

Tek şeritli rölenin 3 ° C / O kontak 300 gram
Bobin 24 ... 220VDC, 63.5 ... 230VAC, kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -40 ° C ... + 70 ° C, geçiş süresi <20ms
sık titreşimlerle uygulamalar için uygun ve şoklar (parça)

Bistable röle BF-3 (3 C / O)

Demiryolu standartlarına sahip bistable yardımcı röle

ARTECHE BF-3 çift ​​yönlü yardımcı röle  , üç anahtarlama kontağına ve kontakların konumunu hatırlayabilen raylı uygulamalar için özellikle uygun bir röledir

ARTECHE iki yönlü röleleri  (ayrıca bellek röleleri) iki adet galvanik yalıtımlı bobin ve iki sabit kontak pozisyonuna sahiptir . Hangi bobinin enerjilendiğine bağlı olarak, kontaklar bir konumdan diğerine geçer. ARTECHE iki zamanlı röle, yalnızca kontakların konumu bir konumdan diğerine geçtiğinde enerji tüketir, kalan süre ise tüketim sıfırdır.

Bip edilebilir röleler kontakların hafıza pozisyonunun uzun bir süre gerekli olduğu uygulamalar için uygundur (hareketsizken tüketilmesi gereken enerjiye gerek kalmadan)

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Röle tasarımı

standart

ARTECHE

BF-3 24VDC FF

24VDC

standart

demiryolu

ARTECHE

BF-3BB 24VDC FF

24VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-3 48VDC FF

48VDC

standart

demiryolu

ARTECHE

BF-3BB 48VDC FF

48VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-3 72VDC FF

72VDC

standart

demiryolu

ARTECHE

BF-3BB 72VDC FF

72VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-3 110VDC FF

110VDC

standart

demiryolu

ARTECHE

BF-3BB 110VDC FF

110VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-3 230VAC FF

230VAC

standart

demiryolu





Artech Bistable röle BF-4 (4 C / O)

Tek şeritli rölenin 4 C / O kontak 300 gram
Bobin 24 ... 220VDC, 63.5 ... 230VAC, Kontak  AgNi
Çalışma sıcaklığı -40 ° C ... + 70 ° C, geçiş süresi <20ms
sık titreşimlerle uygulamalar için uygun.

Bistable röle BF-4 (4 C / O)



Demiryolu standartlarına sahip bistable yardımcı röle

ARTECHE BF-4 iki yönlü yardımcı röle   , özellikle dört anahtarlama kontaklarına sahip ray uygulamaları için uygundur  .

ARTECHE iki yönlü röleleri  (ayrıca bellek röleleri)  iki adet galvanik yalıtımlı bobin  ve  iki sabit kontak pozisyonuna sahiptir . Hangi bobinin enerjilendiğine bağlı olarak, kontaklar bir konumdan diğerine geçer. ARTECHE iki zamanlı röle,  yalnızca kontakların konumu bir konumdan diğerine geçtiğinde enerji tüketir, kalan süre ise tüketim sıfırdır.

Bip edilebilir röleler  kontakların hafıza pozisyonunun uzun bir süre gerekli olduğu uygulamalar için uygundur (hareketsizken tüketilmesi gereken enerjiye gerek kalmadan).

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Röle tasarımı

standart

ARTECHE

BF-4 24VDC FF

24VDC

standart

demiryolu

ARTECHE

BF-4BB 24VDC FF

24VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-4 48VDC FF

48VDC

standart

demiryolu

ARTECHE

BF-4BB 48VDC FF

48VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-4 72VDC FF

72VDC

standart

demiryolu

ARTECHE

BF-4BB 72VDC FF

72VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-4 110VDC FF

110VDC

standart

demiryolu

ARTECHE

BF-4BB 110VDC FF

110VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-4 230VAC FF

230VAC

standart

demiryolu





Artech BJ-8 bistable röle (8 C / O)

Bistable röle, 8 C / O kişiler, 600 gr
Bobin 24 ... 220VDC, 63,5 ... 230VAC, kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -40 ° C ... + 70 ° C, geçiş süresi <20ms
sık titreşimlerle uygulamaları için uygun ve şoklar (parça)


BJ-8 bistable röle (8 C / O)

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Röle tasarımı

standart

ARTECHE

BF-8 24VDC FF

24VDC

standart

demiryolu

ARTECHE

BF-8BB 24VDC FF

24VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-8 48VDC FF

48VDC

standart

demiryolu

ARTECHE

BF-8BB 48VDC FF

48VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-8 72VDC FF

72VDC

standart

demiryolu

ARTECHE

BF-8BB 72VDC FF

72VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-8 110VDC FF

110VDC

standart

demiryolu

ARTECHE

BF-8BB 110VDC FF

110VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-8 230VAC FF

230VAC

standart

demiryolu





Artech Bistable röle BF-3BB (3 C / O, diyot)

Tek şeritli rölenin, 3 ° C / O kontak koruması, (LED) dalgalanma
Bobin 24 ... 220VDC, kendi kendini temizleme temas AgNi, ağırlık 300 g
C ... + 70 ° C, geçiş süresi <20ms ° Çalışma sıcaklığı -40
sık titreşim ve uygulamalar için uygundur şoklar (parça)

Bistable röle BF-3BB (3 C / O, diyot)

Demiryolu standartları, aşırı gerilim koruma bobini ile Bistable yardımcı röle

Bistable yardımcı röle Artech  BF-3BB  rölelerin demiryolu uygulamaları için özellikle uygun olan  , üç ayar kontağını ve koruma bobinleri dalgalanma(bobinler paraelně diyotlar).

ARTECHE iki yönlü röleleri  (ayrıca bellek röleleri)  iki adet galvanik yalıtımlı bobin  ve  iki sabit kontak pozisyonuna sahiptir . Hangi bobinin enerjilendiğine bağlı olarak, kontaklar bir konumdan diğerine geçer. ARTECHE iki zamanlı röle,  yalnızca kontakların konumu bir konumdan diğerine geçtiğinde enerji tüketir, kalan süre ise tüketim sıfırdır.

Bip edilebilir röleler  kontakların hafıza pozisyonunun uzun bir süre gerekli olduğu uygulamalar için uygundur (hareketsizken tüketilmesi gereken enerjiye gerek kalmadan).

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Röle tasarımı

standart

ARTECHE

BF-3 24VDC FF

24VDC

standart

demiryolu

ARTECHE

BF-3BB 24VDC FF

24VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-3 48VDC FF

48VDC

standart

demiryolu

ARTECHE

BF-3BB 48VDC FF

48VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-3 72VDC FF

72VDC

standart

demiryolu

ARTECHE

BF-3BB 72VDC FF

72VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-3 110VDC FF

110VDC

standart

demiryolu

ARTECHE

BF-3BB 110VDC FF

110VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-3 230VAC FF

230VAC

standart

demiryolu





Artech Bistable röle BF-4BB (4 C / O, diyot)

Tek şeritli rölenin, 4 ° C / O kontak koruması, (LED) dalgalanma
Bobin 24 ... 220VDC, kendi kendini temizleme temas AgNi, ağırlık 300 g
C ... + 70 ° C, geçiş süresi <20ms ° Çalışma sıcaklığı -40
sık titreşim ve uygulamalar için uygundur şoklar (parça)

Bistable röle BF-4BB (4 C / O, diyot)

Demiryolu standartları, aşırı gerilim koruma bobini ile Bistable yardımcı röle

Bistable yardımcı röle Artech  BF-4BB  röle kullanmaktadır demiryolu uygulamaları için özellikle uygun olan  , dört değiştirme temas  ve  koruma bobinleri dalgalanma  (diyot bobinleri paraelně).

ARTECHE iki yönlü röleleri  (ayrıca bellek röleleri)  iki adet galvanik yalıtımlı bobin  ve  iki sabit kontak pozisyonuna sahiptir . Hangi bobinin enerjilendiğine bağlı olarak, kontaklar bir konumdan diğerine geçer. ARTECHE iki zamanlı röle,  yalnızca kontakların konumu bir konumdan diğerine geçtiğinde enerji tüketir, kalan süre ise tüketim sıfırdır.

Bip edilebilir röleler  kontakların hafıza pozisyonunun uzun bir süre gerekli olduğu uygulamalar için uygundur (hareketsizken tüketilmesi gereken enerjiye gerek kalmadan). FF serisi röle röleleri, röle sinyallemesinin yanı sıra, yerleşik ray rölesi olarak kullanılır .

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Röle tasarımı

standart

ARTECHE

BF-4 24VDC FF

24VDC

standart

demiryolu

ARTECHE

BF-4BB 24VDC FF

24VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-4 48VDC FF

48VDC

standart

demiryolu

ARTECHE

BF-4BB 48VDC FF

48VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-4 72VDC FF

72VDC

standart

demiryolu

ARTECHE

BF-4BB 72VDC FF

72VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-4 110VDC FF

110VDC

standart

demiryolu

ARTECHE

BF-4BB 110VDC FF

110VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-4 230VAC FF

230VAC

standart

demiryolu





Artech Bistable röle BJ-8BB (8 C / O, diyot)

Bistable röle, 8 ° C / O kontak koruması, (LED) dalgalanma
Bobin 24 ... 220VDC, kendi kendini temizleme temas AgNi, ağırlığı 600 gr
Çalışma sıcaklığı -40 ° C ... + 70 ° C arasında, süresi <20 ms'te geçiş
sık titreşimlerle uygulamalar için uygun olan ve şoklar (parça)

Bistable röle BJ-8BB (8 C / O, diyot)



Demiryolu standartları, aşırı gerilim koruma bobini ile Bistable yardımcı röle

ARTECHE BJ-8BB bistable yardımcı röle   , özellikle sekiz anahtarlama kontağı  ve  bobinin aşırı gerilim koruması  (raylara paralel diyotlar) ile ray uygulamaları için uygundur  .

ARTECHE iki yönlü röleleri  (ayrıca bellek röleleri)  iki adet galvanik yalıtımlı bobin  ve  iki sabit kontak pozisyonuna sahiptir . Hangi bobinin enerjilendiğine bağlı olarak, kontaklar bir konumdan diğerine geçer. ARTECHE iki zamanlı röle,  yalnızca kontakların konumu bir konumdan diğerine geçtiğinde enerji tüketir, kalan süre ise tüketim sıfırdır.

Bip edilebilir röleler  kontakların hafıza pozisyonunun uzun bir süre gerekli olduğu uygulamalar için uygundur (hareketsizken tüketilmesi gereken enerjiye gerek kalmadan). FF serisi röle röleleri, röle sinyallemesinin  yanı sıra, yerleşik ray rölesi olarak  kullanılır

Artech Sık röle yapılandırma

Marka

Röle Yapılandırması (Etiketleme)

Besleme gerilimi

Röle tasarımı

standart

ARTECHE

BF-8 24VDC FF

24VDC

standart

demiryolu

ARTECHE

BF-8BB 24VDC FF

24VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-8 48VDC FF

48VDC

standart

demiryolu

ARTECHE

BF-8BB 48VDC FF

48VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-8 72VDC FF

72VDC

standart

demiryolu

ARTECHE

BF-8BB 72VDC FF

72VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-8 110VDC FF

110VDC

standart

demiryolu

ARTECHE

BF-8BB 110VDC FF

110VDC

koruyucu diyot ile

demiryolu

ARTECHE

BF-8 230VAC FF

230VAC

standart

demiryolu





Artech Mini Kontaktörler

Minyatür içermeyen kontaktörler uygun 4 uygulamaları SIL kadar için
ray standartları (titreşim şok ...) genişleme endüktif yükler
2-8 C / O kendi kendini temizleyen kişiler, AgNi (kaynaklanabilir rehber)
Polarize ve güçlendirilmiş kişiler, yüksek kırılma kapasitesi
geçiş <20ms, 50 ms atık

Kontaktörler - küçük, bakım gerektirmez

Artech bakım gerektirmeyen minyatür kontaktör sürüm 2, 4 ve 8 kontakları (üretilir , CD ,  CF  ve  CJ ) ve temel olarak yöneliktir  demiryolu kullanımı (güvenilirliği yüksek talepler) - on-board uygulamaları için, her ikisi de bu tip bir sinyal röle (kontaktör) elde edildi. Yüksek standartları nedeniyle hem standart hem de güvenlik uygulamaları için uygundur (SIL 4'e kadar). Onun kullandığı mesela bulunmaktadır. Sistemlerinde  CBTC ,  AKTS , RMTC, rMTS, ATO / ATP / ATS / Nisan ...

Tüm kontaktör kontakları AgNi'den kendiliğinden temizlenir ve kaynak yapılmaz (" HİÇBİR ŞEKİLDE İLETİŞİM "). Yüksek endüktif yükleri kapatmak için polarize edilir ve güçlendirilir . Kontaktörün kontak kapaması <20ms'ye ulaşır ve maksimum 50 ms.

Kontaktörler manuel üretim ve titiz kontrolden geçer. Göndermeden önce, her bir ray kontaktörü çeşitli işlevsel ve mekanik testlere tabi tutulur. Her kontak kontaktörü,  işlemin ayrıntılı olarak izlendiği 110.000 döngü açma / durdurma ile test edilir . Bu aşırı testler sayesinde, kontaktörün (röle) maksimum güvenilirliğini garanti edebiliriz.

Her kontaktör bir barkodu, seri numarasını ve ayrıca bir parça test protokolüne sahiptir. ARTECHE minyatür bakım kontaktörleri sadece İspanya'da üretilmektedir (tüm taşeronlar dahil). Bu durum nedeniyle, yüksek bir kalite kontrol standardı belirlenebilir.

Minyatür bakım gerektirmeyen kontaktörler aşağıdakilere ayrılmıştır:

  • standart bir kontaktör yelpazesi
  • DI serisi -  bobin - diyotun aşırı gerilim korumalı kontaktörler



Artech CD-2 Kontaktör (2 C / O, Yüksek Yük)

amplifiye kaynak yapılabilir, kendi kendini temizleme polarize 2 ° C / O kontak
Yayılma yüksek indüktif yük, ağırlık 129 g
Bobin 24 ... 220VDC, 400VAC ... 24 kendi kendini temizleme temas AgNi
SIL 4 - Çalışma sıcaklığı -40 ° C ... + 70 ° C arasında, güvenlik
Sık titreşim ve şok uygulamaları için uygundur.
Anahtarlama süresi <20ms, atık süresi 50 ms

CD-2 Kontaktör (2 C / O, Yüksek Yük)

Güçlendirilmiş polarize kontaklar, ray standardı

İki güçlendirilmiş polarize anahtar kontakları  ile ray kullanımı için  minyatür bakım gerektirmeyen ARTECHE CD-2 kontaktörü  .

CD-2 kontaktörü, DC devrelerinde yüksek endüktif yükleri genişletmek için uygundur  . NO kontakları güçlendirilmiştir, NC kontakları standarttır.

Röle, hem demiryolu güvertesi uygulamaları (demiryolu araçları için) hem de sinyal röleleri için uygundur.

CD-2 kontaktörlerinin avantajları:

  • Yüksek endüktif yükleri genişletmek için uygundur

  • Sık titreşim ve darbelere sahip uygulamalar için (ray uygulamaları, troleybüsler ...)

  • 2 adet C / O kaynaklı olmayan kontaklar (NO-WELD kontakları), güçlendirilmiş, polarize

  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme

  • Her röle için barkod, seri numarası ve parça testi raporu

  • Yüksek taban standardı, yüksek kalite ve güvenilirlik

  • -40 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları



Artech CF-4 Kontaktör (4 C / O, Yüksek Yük)

amplifiye kaynak yapılabilir, kendi kendini temizleme polarize 4 C / O kontak
Yayılma yüksek indüktif yük, ağırlık 254 g
Bobin 24 ... 220VDC, 400VAC ... 24 kendi kendini temizleme temas AgNi
SIL 4 - Çalışma sıcaklığı -40 ° C ... + 70 ° C arasında, güvenlik
Sık titreşim ve şok uygulamaları için uygundur.
Anahtarlama süresi <20ms, atık süresi 50 ms

CF-4 Kontaktör (4 C / O, Yüksek Yük)

Güçlendirilmiş polarize kontaklar, ray standardı

ARTECHE CF-4 dört güçlendirilmiş polarize anahtar kontakları  ile demiryolu kullanımı için  minyatür bakım gerektirmeyen kontaktör  .

CF-4 kontaktörü DC devrelerinde yüksek endüktif yükleri genişletmek için uygundur  . NO kontakları güçlendirilmiştir, NC kontakları standarttır.

Kontaktör (röle) hem demiryolu uygulamaları (demiryolu araçları) hem de sinyal röleleri için uygundur.

CF-4 Kontaktörünün Faydaları:

  • Yüksek endüktif yükleri genişletmek için uygundur
  • Sık titreşim ve darbelere sahip uygulamalar için (ray uygulamaları, troleybüsler ...)
  • 4 adet C / O kaynaklı olmayan kontaklar (NO-WELD kontakları), güçlendirilmiş, polarize
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -40 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları
  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin



Artech Kontaktör CJ-8 (8 C / O, yüksek yük)

8 C / O polarize kişiler, kaynak yapılabilir, kendi kendini temizleyen kalınlaşmış
Yayılma yüksek indüktif yük, ağırlık 505 g
Bobin 24 ... 220VDC, 400VAC ... 24 kendi kendini temizleme temas AgNi
SIL 4 - Çalışma sıcaklığı -40 ° C ... + 70 ° C arasında, güvenlik
Sık titreşim ve şok uygulamaları için uygundur.
Anahtarlama süresi <20ms, atık süresi 50 ms

Kontaktör CJ-8 (8 C / O, yüksek yük)

Güçlendirilmiş polarize kontaklar, ray standardı

8 güçlendirilmiş polarize anahtar kontakları  ile  minyatür ARTECHE CJ-8 bakım gerektirmeyen kontaktör  .

CJ-8 kontaktörü  , DC devrelerinde yüksek endüktif yükleri genişletmek için uygundur  . NO kontakları güçlendirilmiştir, NC kontakları standarttır.

Kontaktör (röle) hem demiryolu uygulamaları (demiryolu araçları) hem de sinyal röleleri için uygundur.

Kontaktör CJ-8 avantajları:

  • Yüksek endüktif yükleri genişletmek için uygundur
  • Sık titreşim ve darbelere sahip uygulamalar için (ray uygulamaları, troleybüsler ...)
  • 8 C / O kaynaksız kontaklar (NO-WELD kontakları), güçlendirilmiş, polarize
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -40 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları
  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin



Artech CD-2DI Kontaktör (2 C / O, Yüksek Yük, Koruma Diyot)

2 ° C / O kontak polarize, kaynak yapılabilir, kendi kendini temizleyen koruyucu diyot
Yayılma yüksek indüktif yük, ağırlık 129 g
Bobin 24 ... 220VDC, 400VAC ... 24 kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -40 ° C ... + 70 ° C arasında, güvenlik - SIL 4
Sık titreşim ve şok uygulamaları için uygundur.
Anahtarlama süresi <20ms, atık süresi 50 ms

CD-2DI Kontaktör (2 C / O, Yüksek Yük, Koruma Diyot)

Polarize kontaklar, koruyucu diyot, ray standardı

İki güçlendirilmiş polarize anahtar kontakları ve aşırı gerilim koruma diyotu  ile demiryolu kullanımı için minyatür ARTECHE CD-2DI bakım gerektirmeyen kontaktör  .

CD-2DI kontaktörü, DC devrelerinde yüksek endüktif yükleri genişletmek için uygundur  . NO kontakları güçlendirilmiştir, NC kontakları standarttır.

Röle, hem demiryolu güvertesi uygulamaları (demiryolu araçları için) hem de sinyal röleleri için uygundur.

CD-2DI Kontaktörünün Avantajları:

  • Yüksek endüktif yükleri genişletmek için uygundur
  • Aşırı gerilim koruma bobini - diyot
  • Sık titreşim ve darbelere sahip uygulamalar için (ray uygulamaları, troleybüsler ...)
  • 2 adet C / O kaynaklı olmayan kontaklar (NO-WELD kontakları), güçlendirilmiş, polarize
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -40 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları
  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin



Artech CF-4DI kontaktör (4 C / O, yüksek yük, koruma diyot)

4 ° C / O kontak polarize, kaynak yapılabilir, kendi kendini temizleyen koruyucu diyot
Yayılma yüksek indüktif yük, ağırlık 254 g
Bobin 24 ... 220VDC, 400VAC ... 24 kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -40 ° C ... + 70 ° C arasında, güvenlik - SIL 4
Sık titreşim ve şok uygulamaları için uygundur.
Anahtarlama süresi <20ms, atık süresi 50 ms

CF-4DI kontaktör (4 C / O, yüksek yük, koruma diyot)

Polarize kontaklar, koruyucu diyot, ray standardı

Dört güçlendirilmiş polarize anahtar kontakları ve aşırı gerilim koruma diyotu  ile ray kullanımı için  minyatür bakım gerektirmeyen ARTECHE  CF-4DI kontaktör .

CF-4DI kontaktörü, DC devrelerinde yüksek endüktif yükleri genişletmek için uygundur  . NO kontakları güçlendirilmiştir, NC kontakları standarttır.

Röle, hem demiryolu güvertesi uygulamaları (demiryolu araçları için) hem de sinyal röleleri için uygundur.

CF-4DI kontaktörlerinin faydaları:

  • Yüksek endüktif yükleri genişletmek için uygundur
  • Aşırı gerilim koruma bobini - diyot
  • Sık titreşim ve darbelere sahip uygulamalar için (ray uygulamaları, troleybüsler ...)
  • 4 adet C / O kaynaklı olmayan kontaklar (NO-WELD kontakları), güçlendirilmiş, polarize
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -40 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları
  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin



Artech CJ-8DI kontaktörü (8 C / O, yüksek yük, koruma diyotu)

8 C / O polarize kontaklar, kaynaksız. ve kendi kendini temizleyen koruyucu diyot
yüksek indüktif yük yayılan ağırlığı 505 gr
Bobin 24 ... 220VDC, 400VAC ... 24 kendi kendini temizleme temas AgNi
Çalışma sıcaklığı -40 ° C ... + 70 ° C, güvenlik - SIL 4
sık titreşimlerle uygulamaları için uygun ve şoklar
Anahtarlama süresi <20ms, atık süresi <50ms

CJ-8DI kontaktörü (8 C / O, yüksek yük, koruma diyotu)

Polarize kontaklar, koruyucu diyot, ray standardı

Minyatür kontaktör bakım Artech ücretsiz  CJ-8DI  ile demiryolu kullanımı için  değişim rehber polarize sekiz boncuklu ve aşırı gerilim koruma diyot .

CJ-8DI kontaktörü  , DC devrelerinde yüksek endüktif yükleri genişletmek için uygundur  . NO kontakları güçlendirilmiştir, NC kontakları standarttır.

Kontaktör (röle) hem demiryolu uygulamaları (demiryolu araçları) hem de sinyal röleleri için uygundur.

CJ-8DI Kontaktörünün Avantajları:

  • Yüksek endüktif yükleri genişletmek için uygundur
  • Aşırı gerilim koruma bobini - diyot
  • Sık titreşim ve darbelere sahip uygulamalar için (ray uygulamaları, troleybüsler ...)
  • 8 C / O kaynaksız kontaklar (NO-WELD kontakları), güçlendirilmiş, polarize
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -40 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları



Artech Darbe röle

4 ile SIL kadar impuls röle rayı bir giriş uygun olan
her bir voltaj darbesi bazında anahtarlama
2-4 C / O kendi kendini temizleyen temas, AgNi (kaynaklanabilir rehber)
titreşim ve şoklara (demiryolu standartlarını karşılayan) dayanıklı



Darbe röle

Darbe röle ray Artech  alternatifler 2 ve 4 kontakları (üretilmektedir RBF 3  ve  RBF 4 ) ve öncelikli olarak amaçlanan  demiryolu kullanımı  (güvenilirlik ve zor şartlarda yüksek talepler). Yüksek standartları nedeniyle hem standart hem de güvenlik uygulamaları için uygundur (SIL 4'e kadar). Bunlar gibi uygulamalarda kullanılan raylı araçlar ve bu tür., Bir zamanda sinyal rölesi (örn. Sistemlerde  CBTC ,  ETCS , RMTC, rMTS, ATO / ATP / ATS / Nisan ...).

Tüm röle kontakları AgNi'den kendiliğinden temizlenir ve kaynak yapılmaz (" HİÇBİR ŞEKİLDE İLETİŞİM "). ARTECHE röle çıkışları, yüksek kesme kapasitesine ve kontak değişim sürelerine <20 ms ve kontak boşaltma <40 ms'dir.

Röleler, manuel üretimin yanı sıra titiz kontrolden geçer. Göndermeden önce, her bir ray rölesi çeşitli işlevsel ve mekanik testlere tabi tutulur. Her bir röle kontağı,  işlemin ayrıntılı olarak izlendiği 110.000 kapama / unset çevrimlerinde test edilir . Bu aşırı testler sayesinde maksimum röle güvenilirliğini garanti edebiliriz.

Her röle bir barkod, seri numarası ve ayrıca bir parça test protokolü ile donatılmıştır. ARTECHE rölesi sadece İspanya'da üretilmektedir (tüm taşeronlar dahil). Bu durum nedeniyle, yüksek bir kalite kontrol standardı belirlenebilir.



Artech Darbe rölesi RBF-2, 2 C / O

Darbe ray rölesi 2 ° C / O kontak 265 gram
Bobin 24 ... 250 VAC / VDC AgNi kaynak yapılabilir kendini temizleme temas
Çalışma sıcaklığı -40 ° C ... + 70 ° C, süresi <23ms geçiş
sık titreşim ve etkileri olan uygulamalar için uygundur ( iz, sinyal)

Darbe rölesi RBF-2, 2 C / O

ARTECHE R BF-2 darbe rayı rölesi  , özellikle ray uygulamaları, raylı araçlar, sinyal röleleri için uygun tek girişli bir röledir . Röle  iki anahtarlama kontağına sahiptir. Kontaklar, her giriş akımı darbesine göre konum değiştirir. Röle, yardımcı güç gerektirir.

Darbe röleleri durumunda , temas, bir çift ​​yönlü röle ve bir giriş arasında ayrım yapan bir akım darbesiuygulanarak tetiklenir Röle kontaklarının (kapalı / açık) sonraki durumu korunur.

Darbe röleleri  , kontak pozisyon hafızasının uzun bir süre gerekli olduğu uygulamalar için uygundur.

Röle özellikleri:

  • Kontak konumunu hatırlama ihtiyacı olan uygulamalar için uygundur
  • Sık titreşim ve darbelere sahip uygulamalar için uygundur (ray uygulamaları, troleybüsler ...)
  • 2 C / O kontakları
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -40 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları
  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin



Artech Darbe rölesi RBF-4, 4 C / O

Darbe demiryolu röleleri, 4 ° C / O kontak 265 gram
Bobin 24 ... 250 VAC / VDC AgNi kaynak yapılabilir kendini temizleme temas
Çalışma sıcaklığı -40 ° C ... + 70 ° C, geçiş süresi <23ms
sık titreşim ve etkileri olan uygulamalar için uygundur ( iz, sinyal)





Darbe rölesi RBF-4, 4 C / O



Artech Darbe rölesi RBF-4, 4 C / O

ARTECHE R BF-4 darbe rayı rölesi  , özellikle ray uygulamaları, raylı araçlar, sinyal röleleri için uygun tek girişli bir röledir . Röle  dört adet anahtarlama kontağına sahiptir. Kontaklar, her giriş akımı darbesine göre konum değiştirir. Röle, yardımcı güç gerektirir.

Darbe röleleri durumunda   , temas,  bir çift ​​yönlü röle ve bir giriş arasında ayrım yapan bir akım darbesiuygulanarak tetiklenir  Röle kontaklarının (kapalı / açık) sonraki durumu korunur.

Röle özellikleri:

  • Kontak konumunu hatırlama ihtiyacı olan uygulamalar için uygundur
  • Sık titreşim ve darbelere sahip uygulamalar için uygundur (ray uygulamaları, troleybüsler ...)
  • 4 C / O kontakları
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • -40 ° C'den 70 ° C'ye kadar çalışma sıcaklıkları
  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin





Artech Ölçme ve izleme rölesi

Ray rölesinin ölçülmesi ve izlenmesi (takip edilmesi)
2 sokete takılı kontaklar - tip
Min. / Min.
AC / DC devrelerin voltaj değerleri ,  AgNi kontakları





Ölçme ve izleme rölesi

ARTECHE ölçüm ve izleme rayı rölesi  , AC / DC devresindeki voltaj / akım değerine cevap veren bir röledir . Onun kullandığı mesela bulunmaktadır. Sistemlerinde CBTC AKTS , RMTC, rMTS, ATO / ATP / ATS / Nisan ...

Röleler, manuel üretimin yanı sıra titiz kontrolden geçer. Göndermeden önce, her bir ray rölesi çeşitli işlevsel ve mekanik testlere tabi tutulur. Her bir röle kontağı,  işlemin ayrıntılı olarak izlendiği 110.000 kapama / unset çevrimlerinde test edilir . Bu aşırı testler sayesinde maksimum röle güvenilirliğini garanti edebiliriz.

Her röle bir barkod, seri numarası ve ayrıca bir parça test protokolü ile donatılmıştır. ARTECHE rölesi  sadece İspanya'da üretilmektedir (tüm taşeronlar dahil). Bu durum nedeniyle, yüksek bir kalite kontrol standardı belirlenebilir.



Artech UJ-2 voltaj rölesi

2 çıkış kontaklı gerilim rayı rölesini izlemek
Min. / maks. voltaj değerleri
Önlemler AC / DC devreleri, bobin 24-230 VAC / VDC
Gerekli yardımcı güç



Ölçme ve izleme rölesi

Gerilim ray rölesini izleme, maks. voltaj değeri, 2 çıkış kontağı

ARTECHE UJ-2 FF ray izleme rölesi, iki çıkış kontağı ve 2 ile 480 VAC / VDC arasındaki devredeki (AC / DC) minimum veya maksimum voltaj değerini ölçen bir fonksiyon ile kullanılır.

Saat rölesi yardımcı güç gerektirir.

UJ-2 gerilim rölesinin avantajları:

  • Voltaj kontrol uygulamaları için uygundur (örn. Batarya)
  • Ayarlanabilir voltaj sınırları
  • 2 çıkış kontağı
  • LED işaretçi
  • Her parçanın test edilmesi 110.000 döngü açma / düzeltme
  • Her röle için barkod, seri numarası ve parça testi raporu
  • Yüksek taban standardı, yüksek kalite ve güvenilirlik
  • Tamamen dahil İspanya'da üretilen tüm alt yüklenicilerin





Artech Sinyal rölesi

sinyal her türlü uygun demiryolu sinyal rölesi
SIL 4 standardı, kaynak yapılabilir, son derece güvenilir, kompakt boyutu
şeffaf tasarımı, -65 ° C ile çalışma koşulları, röle çeşitli

Sinyal rölesi

Trafik ve demiryolu sinyalizasyon uygulamaları , oldukça güvenilir bileşenlerin kullanılmasını gerektirir, yani önemli sistem işlevlerinin sorumluluğunu üstlenen yüksek güvenilir sinyal rayı röleleri .

Günümüzde, demiryolu altyapısı ve demiryolu işleticileri , aşağıdaki gibi çok sıkı ve eski standartlara göre üretilen eski tip sinyal rölelerini muhafaza etmeye ve onarmaya çalışmaktadır :

  • Röle B stili (Hollanda, ABD)
  • Röle N.S1 (Fransız Standart SNCF)
  • Q-Tarzı Röle (British Rail Standart BR930)

Yukarıdaki türlerine alternatif olarak demiryolu ait  sinyalizasyon röleleri tarafından sunulan Artech lider üreticilerinden biri olarak güvenlik röleleri demiryolu standartları ve röle sinyalizasyon için birçok standart SIL4 gereksinimlerini karşılamak kanıtlanmış teknoloji röleleri.

ARTECHE sinyal röleleri , çok yönlü , kompakt ve ekonomik boyuttadır ve aynı zamanda aşırı güvenilirlik (MTBF) ile karakterize edilir.



Artech Röle soketleri ve diğer aksesuarlar

Bazlar (kaide), klipler ve röle kodlama mandal
soketleri IP10 ve IP20, faston / faston çift kıskaç, vidalı bağlantı
, bir taşıyıcı raya veya duvara monte ön ya da arka bağlantı



Röle soketleri ve diğer aksesuarlar



ARTECHE röle soketlerinin özellikle DIN rayına veya duvara monte edilmesi ve aynı zamanda sağlam olması kolaydır. Bu sayede hem güvenlik hem de güvenilirlik açısından en zorlu uygulamaların gereksinimlerini karşılıyorlar.

ARTECHE röle soketleri verilir:

  • içinde  ön bağlantıları
  • veya arka bağlantı .

Bağlantı tipine bağlı olarak, soket bir vidalama , yay ( büküm ) veya çift ​​hazne ile tedarik edilebilir .

Soketlere ek olarak, röle size sağlayabiliriz:

  • Tutma klipsleri  (plastik veya metal)
    Yüksek titreşim seviyelerinde bile sıkı bir bağlantı sağlamak için

  • Kodlama pimleri (güvenlik pimleri)
    Sadece soketin ve seçilen rölenin bağlı olduğundan emin olmak için

ARTECHE soketleri gerekli tüm demiryolu standartlarını karşılar.





Artech Ön bağlantı ile arka soket

ön / yan bağlantı ile Röle Soket ARTECH
Vida, bahar çift fastons olan
DIN ray ve duvar ile Evrensel tasarım
Raylı standartları, koruma IP10 veya IP20 derecesi

  • Özellikle güvenlik ve kritik uygulamalarda gereklidir
  • Özellikle güvenlik ve kritik uygulamalarda gereklidir

ARTECHE röle soketi (ön bağlantı)









Artech Arka bağlantılı röle soketleri

ARTECHE röle soketi arka bağlantılıdır
Vidalı girişli çift ​​sigortalı
model Duvar / duvara montaj tasarımı Korkuluk
standartları, IP10 veya IP20

Arka bağlantılı röle soketleri






Artech Tutma tutma klipleri

Röle ve soket için
tutucu kelepçeler ARTECHE Üniversal plastik veya metal tutucu kelepçeler
Yüksek titreşimli uygulamalar için uygundur
Kolay montaj, ray standartları

Tutma tutma klipleri






Artech Güvenlik kodlama pimleri

Röle ve soket için plastik kodlama pimleri
Elektrik tesisatında güvenlik fonksiyonunu yerine getirir
Binlerce röle kodlama kombinasyonu
Rail standartları



Güvenlik kodlama pimleri



Artech Relay Ürünleri ile uygun rekabetçi fiyatarı almak için müşteri temsilcimiz ile  http://www.imajteknik.com.tr/bize-ulasin veya Fiyat teklifi formunu doldurarak mesaj bırakmanız halinde satış mühendislerimiz en kısa zamanda sizinle irtibat kuracaklardır

ARTECHE hakkında daha fazla bilgi için tıklayınız.
