Adler S.p.A. küresel vana ve vana otomasyon ürünleri

Adler S.p.A., İtalya’da küresel vana üretimi yapan ve ürün programını vana otomasyonu, konum geri bildirimi, pnömatik kumanda ve özel proses uygulamalarıyla tamamlayan endüstriyel bir üreticidir. Şirketin resmî bilgisine göre faaliyet başlangıcı 1989 yılına uzanır; üretim merkezi Milano yakınındaki Santo Stefano Ticino’dadır ve üretilen vanalar sevk öncesinde test edilir. Adler portföyü yalnız standart bir açma-kapama vanasından ibaret değildir: wafer ve split body gövdeler, dişli/kaynaklı modeller, üç ve dört yollu akış yönlendirme vanaları, Venturi geçişli yapılar, tank çıkış modelleri, ısıtma ceketli ve kriyojenik uygulamalar aynı marka altında sunulur.

Wafer, split body ve dişli küresel vanalar

Wafer küresel vana, iki boru flanşı arasında kısa montaj boyu gerektiren proseslerde tercih edilen kompakt bir yapıdır. Adler FA, FB ve FC aileleri çap, basınç sınıfı, malzeme ve gövde üretim yöntemine göre ayrılır. Tam geçişli port, doğru boyutlandırıldığında hat iç çapına yakın akış kesiti sağlayarak basınç kaybını sınırlamaya yardımcı olur. Seçimde yalnız DN değeri değil PN/ANSI sınıfı, flanş standardı, yüz yüze ölçü, gövde ve seat malzemesi, çalışma sıcaklığı ile gerekli aktüatör torku birlikte kontrol edilmelidir.

FE2, FF2, FG2, FH2, FM2 ve FN2 split body vanalar iki parçalı flanşlı gövdeyle farklı basınç sınıflarına ve çap aralıklarına yönelir. FP2 ve FS2 dişli; FP3 üç parçalı dişli veya kaynaklı; FR2 ve FR3 ise kaynak nipelli bağlantı seçenekleri sağlar. Diş tipinin ISO 7Rp/GAS ya da NPT olması, kaynak ucunun SW/BW düzeni, nipple boyu ve vana malzemesi sipariş kodunda açıkça belirtilmelidir. Üç parçalı vana bakım kolaylığı sunabilse de sökme, kaynak ve tekrar montaj işlemleri daima üretici prosedürü ile tesis güvenlik kurallarına göre yapılmalıdır.

Adler 3 yollu ve 4 yollu küresel vanalar

Üç yollu bir küresel vana yalnız “üç portlu” olarak seçilemez. Kürenin T veya L port geometrisi, hareket açısı ve gövde portlarının numaralandırılması gerçek akış fonksiyonunu belirler. Adler FA4, FT4, FT6, FU4, FV4, FZ4 ve FZ6 aileleri 90° veya 120° hareket, wafer ya da dişli yapı ve farklı port düzenleriyle akış yönlendirme uygulamalarına hizmet eder. RT7 ve VT5 dört yollu modeller X port düzeniyle birden çok hattı tek gövdede yönetmeye yöneliktir.

Çok yollu vanada aktüatör stoplarının, görsel göstergenin ve limit switch kamlarının gerçek boru şemasıyla aynı referansa göre ayarlanması kritik önemdedir. Yanlış port düzeni mekanik olarak montaja engel olmayabilir fakat proses akışını istenmeyen iki hat arasında bağlayabilir. Teklifte istenen her pozisyon için hangi portların açık, kapalı veya birbirine bağlı olacağı bir tabloyla gösterilmelidir.

Isıtma ceketli, tank tipi ve kriyojenik Adler vanalar

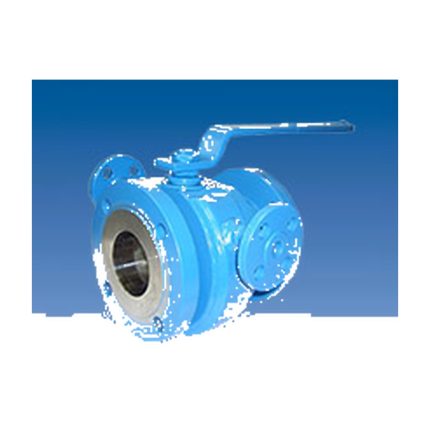

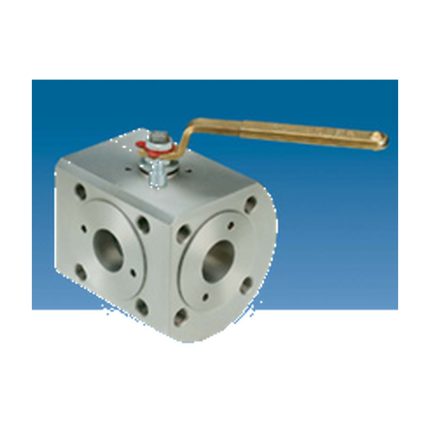

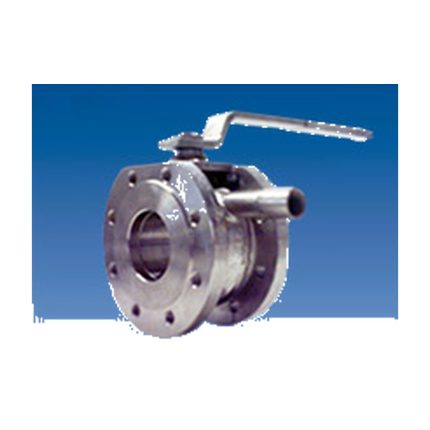

FJ2, FK2, FT4, FX1, FX2, FY1, FY2 ve FZ4 ceketli vanalar; viskozlaşan, kristalleşen veya proses sıcaklığının korunmasına ihtiyaç duyan akışkanlarda gövde çevresinde ısı transfer akışkanı dolaştırmaya olanak verir. Ceket hattının basıncı, sıcaklığı ve bağlantıları ana proses hattından ayrı tasarlanır. Buhar kullanılacaksa kondens tahliyesi, hava alma ve termal genleşme dikkate alınmalıdır.

FA8 ve FB8 tank çıkış vanaları, tank nozulu ve ürün boşaltma geometrisine uygun özel flanş/gövde düzeni sunar. Kriyojenik ürün sayfalarında ise 100 ve 250 mm uzatılmış mil çözümleri ile ISO 28921 kapsamı belirtilir. Kriyojenik vana seçiminde yalnız minimum sıcaklık değil temel vana modeli, çap, basınç sınıfı, akışkan, uzatma yönü, ısıl büzülme, izolasyon ve güvenli basınç tahliyesi birlikte incelenmelidir.

APM pnömatik aktüatör, AEMAS elektrikli aktüatör ve AG redüktör

Adler APM aktüatör ailesi tek veya çift etkili pnömatik tahrik, ISO 5211 vana bağlantısı ve NAMUR/VDI-VDE 3845 aksesuar arayüzleriyle küresel vana otomasyonuna yöneliktir. Resmî APM 90° kataloğu APM102’den APM900’e kadar 18 mekanik boyut; 120° katalog ise APM165, APM187, APM215, APM243, APM288 ve APM306 modellerini yayımlar. Model numarası yalnız gövde büyüklüğünü temsil eder; gerçek seçim vananın diferansiyel basınçtaki torku, hava basıncı, tek/çift etkili düzen ve güvenlik katsayısıyla yapılır.

AEMAS100 ve AEMAS200 elektrikli tahrikler için üretici sayfası sırasıyla 1.000 Nm ve 2.500 Nm azami tork bilgisi verir. AG101–AG160 modelleri 90°, AG301–AG340 modelleri 120° manuel redüktör seçenekleridir. AGS-314, AGS-322, AGS-332 ve AGS-342 ise pnömatik aktüatör ile vana arasına yerleşen, acil durumda kavraması ayrılarak manuel işletmeye olanak sağlayan redüktör ailesidir. Bağlantı flanşı uysa bile tork kapasitesi ve mil ölçüsü doğrulanmadan redüktör/aktüatör eşleşmesi yapılmamalıdır.

Adler ASL, ASM ve AST limit switch kutuları

Limit switch kutusu vana milinin açık ve kapalı konumlarını PLC’ye bildirir ve çoğu modelde sahada görsel konum göstergesi sağlar. Adler ASL ailesinde mekanik veya proximity switch düzenleri, farklı kablo girişleri, IP/NEMA koruması, intrinsically safe ya da flameproof Ex seçenekleri ve modele bağlı SIL kapsamı bulunur. ASL301/302, ASL321/322, ASL341/342, ASL3B1/3B2, ASL422 ve ASL512/612 çiftleri kullanılan switch türü ile adet bakımından ayrılır. ASM312, ASM392, ASM3C2, ASM512 ve AST512/612 ayrı yapıları tamamlar.

Switch kutusu montajında NAMUR braket ölçüsü, mil bağlantısı, kablo rakoru, kör tapa ve topraklama ürünün sertifika bütünlüğünü korumalıdır. Kam ayarı yalnız göstergeye bakılarak değil gerçek vana portu ve PLC girişiyle birlikte yapılır. Ex veya SIL ibaresi bütün kontrol döngüsünün otomatik olarak aynı güvenlik seviyesine sahip olduğu anlamına gelmez.

EVD, EVJ, EVL solenoid vanalar ve ACPM pnömatik vana

Adler solenoid ürünleri pnömatik aktüatörün besleme ve egzoz yollarını elektrik komutuna göre değiştirir. EVD11/12 genel endüstriyel tek/çift bobin düzenlerini; EVJ ve EVL aileleri farklı tehlikeli bölge, koruma ve fonksiyonel güvenlik seçeneklerini temsil eder. Model çiftlerinin ilk/ikinci kodu genellikle bobin düzeni veya yapılandırma ayrımını taşır. ACPM ise 5/2 yay geri dönüşlü pnömatik yön kontrol vanası olarak yayımlanır.

Seçimde bobin gerilimi, güç, tek/çift bobin mantığı, hava basıncı ve debisi, NAMUR yüzeyi, egzoz susturucusu, manuel override, IP ve tam Ex sertifikası doğrulanmalıdır. Tek etkili aktüatörün enerji kesilmesinde güvenli konuma dönmesi, solenoid sürgüsünün ve port bağlantısının doğru seçilmesine bağlıdır.

Pozisyoner ve hava hazırlama ürünleri

POLE10 ve POLE30 elektro-pnömatik pozisyonerleri 4–20 mA sinyalle vana konumunu yönetir; güvenli alan ve ATEX alan ayrımı üretici sayfasında ayrıca belirtilir. POME10 güvenli alan elektro-pnömatik, POSP10 ise 3–15 psi pnömatik pozisyoner olarak yayımlanır. Pozisyoner, komut ile gerçek mil açısını karşılaştırarak aktüatör havasını düzenler; doğru linkaj ve sıfır/span kalibrasyonu kontrol performansı için zorunludur.

AFRM, paslanmaz gövdeli AFRMI ve alüminyum AFRML15 filtre regülatörleri pnömatik ekipmana temiz ve ayarlanmış basınçlı hava sağlar. Basınç aralığı, sıcaklık, malzeme, manometre ve ATEX/SIL kapsamı modele göre kontrol edilmelidir. Filtre drenajı erişilebilir olmalı ve eleman tesis hava kalitesine uygun sıklıkta değiştirilmelidir.

Emniyet, manuel işletme ve özel Adler aksesuarları

ADB üç yollu vana stop düzeni, ADC mekanik blokaj, ADL asma kilitleme, APE acil manuel işletme, Dead Man, KERS ve otomatik blokaj/hava tanklı emniyet sistemleri farklı risk ve işletme ihtiyaçlarına cevap verir. PA/PB mil uzatmaları kumanda noktasını erişilebilir veya sıcak/izole yüzeyden uzak bir konuma taşır. Tri-Clamp bağlantısı FP3 tipi paslanmaz vana üzerinde hijyenik bağlantı gereksinimine yönelik özel bir uygulamadır. Manuel limit switchli vana düzeni ise operatör kumandası ile elektriksel geri bildirimi birleştirir.

Bu ürünler standart vana üzerine sonradan eklenen bağımsız aksesuarlar gibi düşünülmemelidir. Uyumlu temel vana, DN, mil ölçüsü, aktüatör, istenen güvenli konum ve tesis prosedürü birlikte doğrulanmalıdır. Kilitleme ve acil işletme işlevleri devreye alma sırasında gerçek enerji/hava kaybı senaryosuyla test edilmelidir.

Adler ürünü seçerken gerekli proje bilgileri

Doğru teklif için akışkanın tam adı, konsantrasyonu ve fazı; DN, bağlantı ve boru standardı; normal/azami basınç ve sıcaklık; gövde, küre, mil, seat ve conta malzeme gereksinimleri; fire-safe, antistatik, kriyojenik veya özel temizlik ihtiyacı bildirilmelidir. Otomasyon varsa vana torku, hava basıncı, besleme gerilimi, tek/çift etkili çalışma, fail-safe yönü, hareket süresi, limit switch, solenoid, pozisyoner ve Ex/SIL gereksinimi ayrıca yazılmalıdır.

Mevcut ürünün yerine seçim yapılacaksa etiket fotoğrafı, tam kod, DN/sınıf, yüz yüze ölçü, port şeması, ISO 5211 bağlantısı, aktüatör etiketi ve montaj fotoğrafı paylaşılmalıdır. Görsel benzerlik mekanik veya proses uyumluluğunu kanıtlamaz. Nihai siparişten önce güncel Adler teknik föyü, malzeme listesi, boyut çizimi ve ilgili sertifikalar onaylanmalıdır.

Montaj, devreye alma ve bakım

Montajdan önce hat izole edilir, boru içi temizlenir ve vana portunda taşıma koruyucusu kalmadığı doğrulanır. Flanşlar paralel olmalı, vana boru hattını hizalamak için zorlanmamalıdır. Aktüatör/aksesuar ağırlığı gerekirse ayrı desteklenir. Kablo rakorları ve kör tapalar gerekli IP/Ex sınıfında seçilir; pnömatik hava hattı temizlenir ve filtre regülatörü uygun basınca ayarlanır.

Devreye almada tam açık/kapalı hareket, gerçek port yönü, solenoid komutu, limit switch geri bildirimi, hareket süresi, enerji kesilmesi ve manuel acil işletme test edilir. Bakım sıklığı akışkan, sıcaklık, çevrim ve tesis kritikliğine göre belirlenir. Seat ve mil kaçakları, aktüatör hava kaçağı, redüktör boşluğu, switch tekrarlanabilirliği, solenoid bobini, pozisyoner kalibrasyonu ve filtre elemanı kayıtlı bir planla kontrol edilir.

Adler S.p.A. ürünleri hakkında sık sorulan sorular

Adler vana ve aktüatörleri birlikte seçilebilir mi?

Evet. Adler küresel vanalar pnömatik veya elektrikli aktüatörler, limit switch kutuları, solenoid vanalar ve pozisyonerlerle birlikte yapılandırılabilir. Ancak doğru aktüatör seçimi için vana torku, çalışma basıncı, hava basıncı, hareket açısı ve güvenlik katsayısı birlikte değerlendirilmelidir.

Adler ürünlerinde yalnız model koduna bakarak seçim yapılabilir mi?

Hayır. Aynı ürün ailesi farklı çap, basınç sınıfı, bağlantı, malzeme, seat, aktüatör ve aksesuar seçeneklerine sahip olabilir. Tam model kodu, teknik çizim, malzeme listesi ve çalışma koşulları nihai siparişten önce doğrulanmalıdır.
